產品型號及主要配置
型號 | 配置 | 元器件名稱 | 型號規格 | 數量 | |
JBDBX(D091) | 進線室 | 總控開關 | 斷路器+開關端子 | 160A/3P+一進三出 | 1 |
表前進線 | 隔離開關 | 100A/1P | 9 | ||
儀表室 | 計量 | 電能表 | 另配 | 9 | |
出線室 | 表后出線 | 斷路器 | 63A/2P | 9 | |
采集器電源開關 | 斷路器 | DZ267-32 | 1 | ||
信息線端子 | 接線端子 | RS485 | 2 | ||
零地排 | 端子排 | 一進九出 | 2 | ||
JB-DBXF(D092) | 進線室 | 總控開關 | 斷路器+開關端子 | 160A/3P+一進三出 | 1 |
表前進線 | 隔離開關 | 100A/1P | 9 | ||
儀表室 | 計量 | 電能表 | 另配 | 9 | |
出線室 | 表后出線 | 斷路器 | 63A/2P | 9 | |
采集器電源開關 | 電源斷路器 | DZ267-32 | 1 | ||
信息線端子 | 接線端子 | RS485 | 2 | ||
零地排 | 端子排 | 一進九出 | 2 | ||
注：導線截面按用戶要求配置。 | |||||

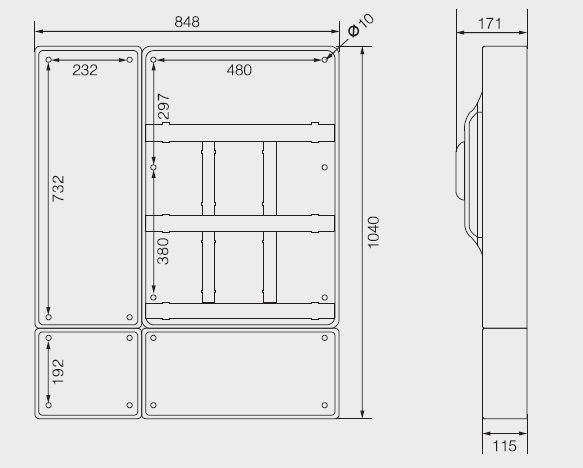

外形及安裝尺寸圖
訂貨須知：產品型號及主要配置范例為本公司的產品范例，若客戶有其他配置要求，請另行說明。
本圖片僅供參考，以實際產品訂貨為準。
